Удаление обломанного болта.
Привезли блок, с обломанным болтом ГБЦ.
Нужно удалить и восстановить резьбу.

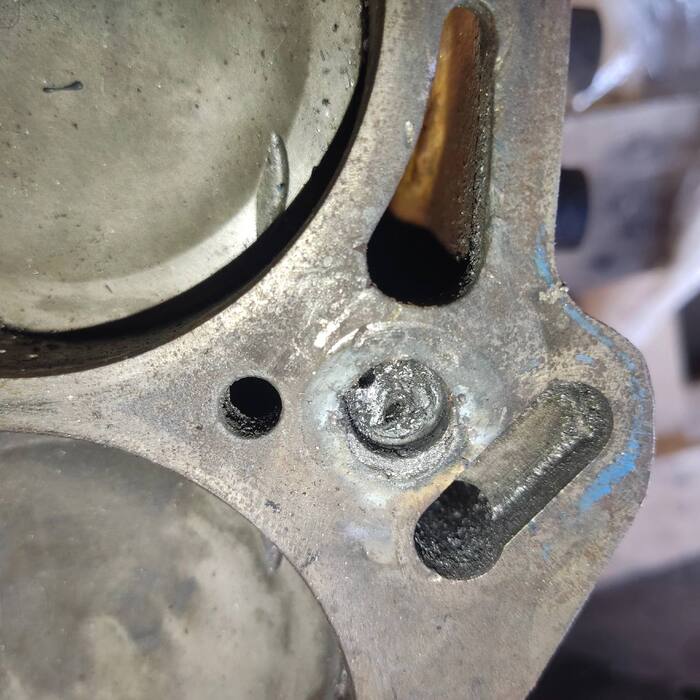

Фото 1, 2. До.
На этих фото видно в каком состоянии привезли блок.

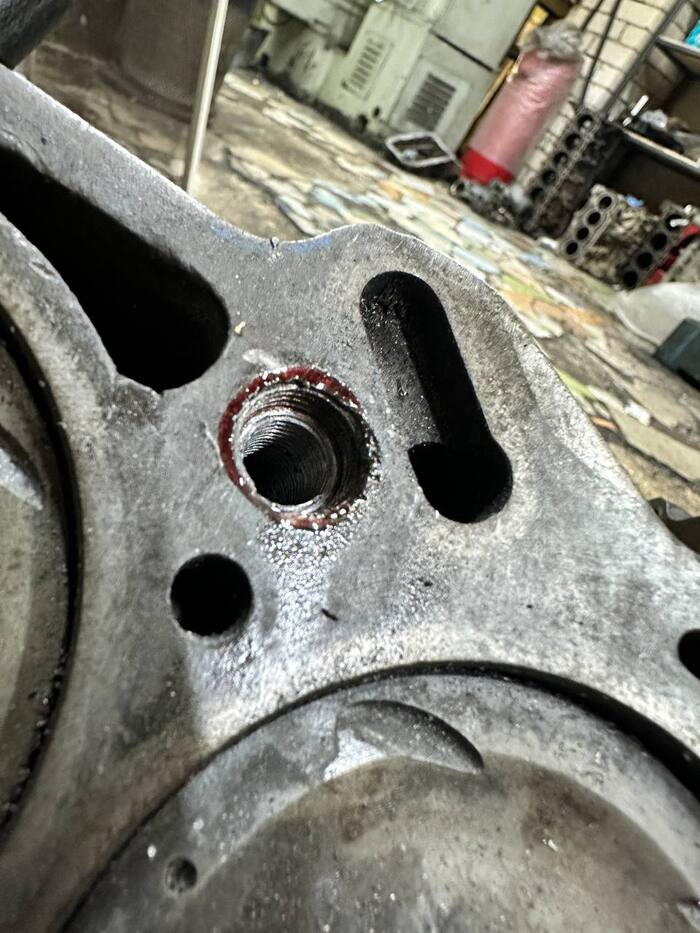

Фото 3, 4. Удаление.
Попробовали засверлиться, но не пошло. Поняли, что там что-то уже сломали, толи сверло, толи экстрактор.

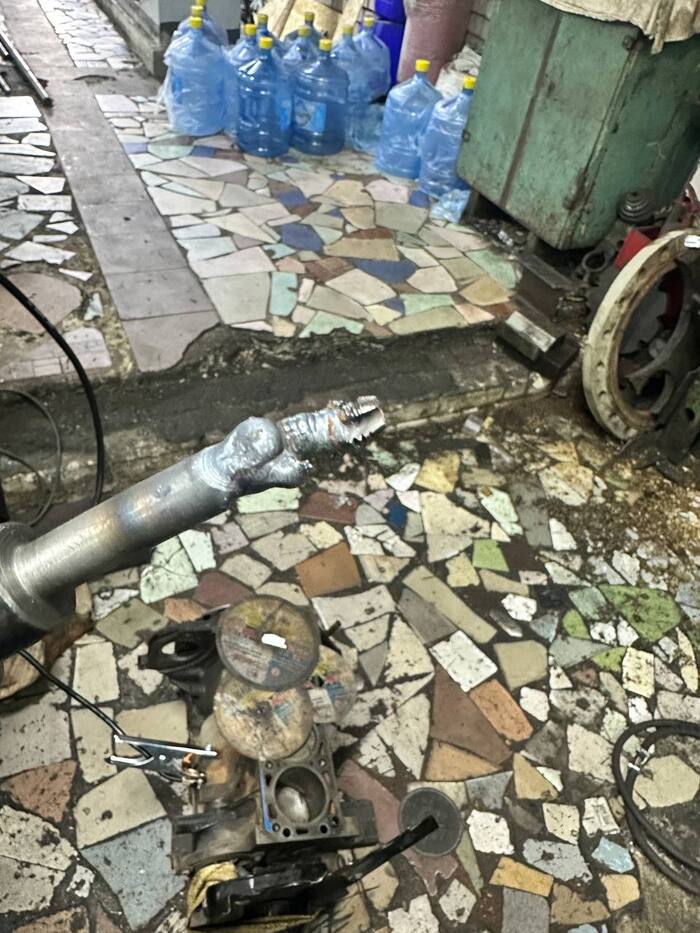

Обратным молотком и сваркой выдернули то, что там было, на фото видно кусочек метчика…
Видео 5. Сверлим.
После удаления обломанного метчика, выставляем на станок и сверлим отверстие под футорку.
После даем чертеж футорки токарю, он вытачивает ее и мы устанавливаем в блок.
Фото 6. Готово.
Футорка на месте, резьба новая, все как положено.
Так как блок был в сборе, в идеале клиенту нужно будет его разобрать, помыть, шлифануть плоскость и готово.
Но это уже заботы клиента, как посчитает нужным.
